Litter Robot III - Kolejno migające kontrolki lub migające wszystkie razem

Większość z was jest tutaj, ponieważ na panelu sterowania automatycznej kuwety migają 3 kontrolki. Czasami ten problem jest spowodowany wadliwym zasilaniem lub samym silnikiem. Jeśli diody LED nadal migają po sprawdzeniu silnika na silniku i sprawdzeniu napięcia na zasilaczu za pomocą multimetru, może być konieczna wymiana czujnika Halla.

Uwaga: dokonasz wymiany, upewnij się, że kopuła i magnesy są na swoim miejscu.

Jeśli kontrolki na panelu sterowania migają, od prawej do lewej, od lewej do prawej lub razem, problem jest nadal ten sam: robot nie był w stanie prawidłowo śledzić pozycji kopuły kuwety. To jest zadanie czujnika Halla: dzięki niemu kuweta potrafi się obrócić po wyjściu kota. Te czujniki są zaprojektowane tak, aby reagować na  pole magnetyczne. Gdy kopuła obraca się, magnesy wewnątrz kuli uruchamiają czujnik Halla, umożliwiając określenie dokładnej pozycji kuli

Wykonaj poniższe czynności, a będziesz mógł łatwo wymienić całą wiązkę przewodów.

Uwaga: czujnik Halla jest częścią wiązki przewodów i nie jest sprzedawany oddzielnie.

Zlokalizuj zaczepy na przewodach

Odetnij 2 z 3 klipsów na przewodach aby oddzielić 2 elementy. Uważaj, aby nie przeciąć kabli.

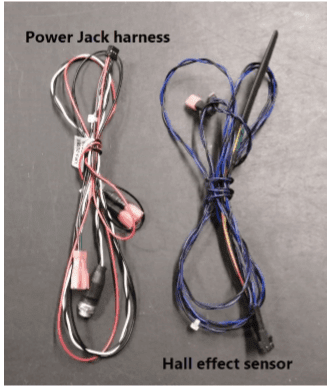

W tej chwili masz 2 oddzielnie części mianowicie wiązkę przewodów Power Jack i czujnik Halla. Zachowaj wiązkę gniazda zasilania jako części zamienne, jeśli wystąpi problem. Do tej naprawy konieczne będzie użycie czujnika Halla.

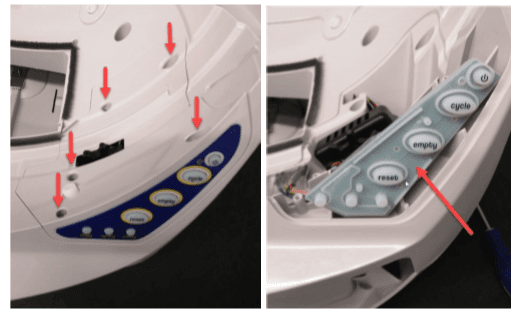

Odkręć i otwórz panel silnika, a następnie wyjmij panel z przyciskami

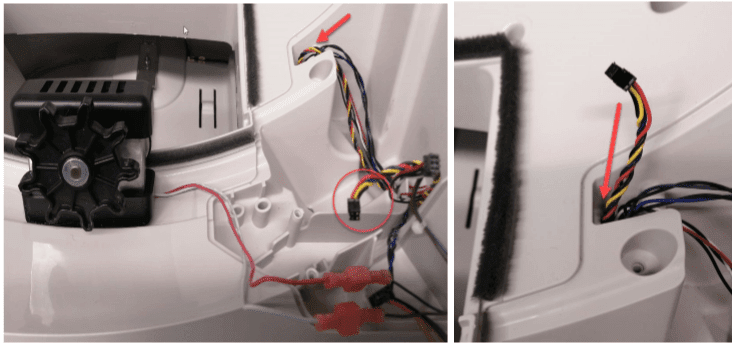

Odłącz 3 złącza, a następnie usuń blokadę kabli i czujniki magnetyczne

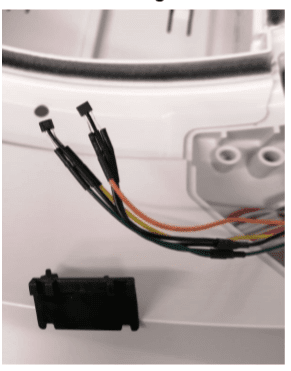

Zdejmij czujniki magnetyczne ze wspornika

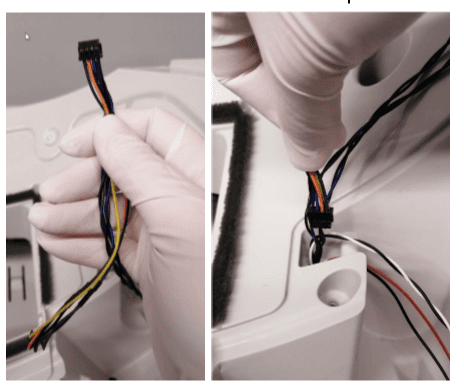

Wyjmij kabel DFI, aby zostawić wystarczająco dużo miejsca na wyjęcie następnego kabla

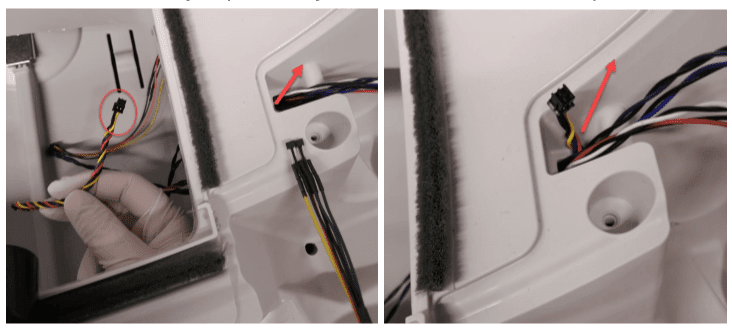

Wyjmij czujnik Halla i przeprowadź kabel przez koniec głowicy, jak na zdjęciach.

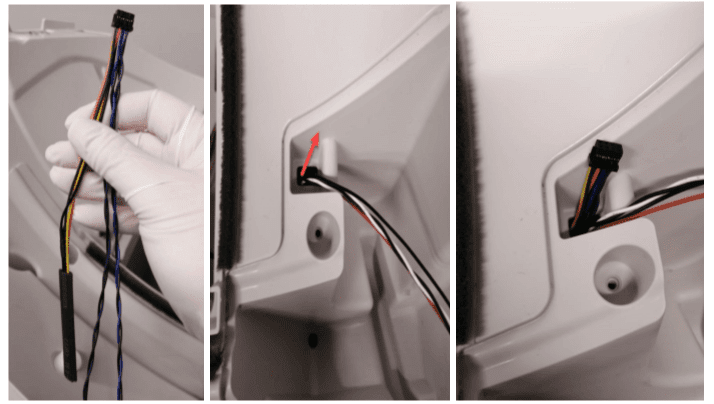

Weź nowy czujnik Halla i włóż go od dołu za koniec głowicy, a następnie wyciągnij.

Włóż DFI, który wcześniej usunąłeś od dołu, a następnie wyciągnij

Podłącz kable do płytki

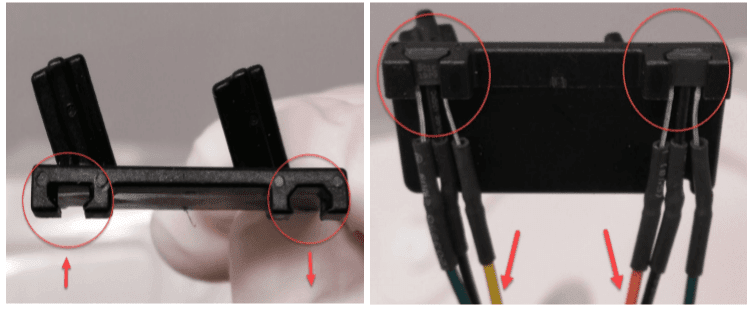

Umieść czujniki magnetyczne w uchwycie tak, aby były prawidłowo ustawione, jak pokazano na zdjęciu.

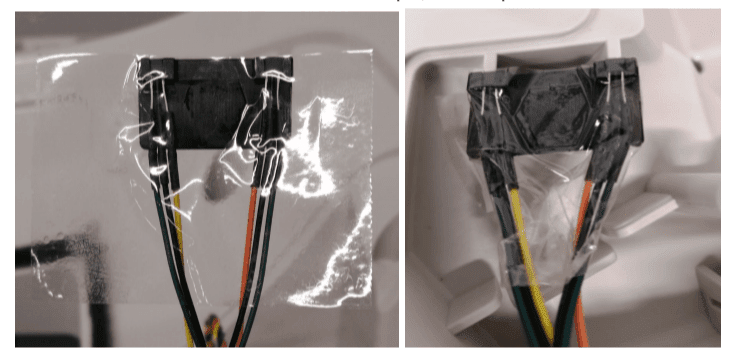

Zabezpiecz czujniki taśmą klejącą, a następnie zamontuj

Zamontuj z powrotem, blokadę kabli i panel dotykowy klawiatury.

Umieść silnik z powrotem na miejscu i przymocuj kable taśmą klejącą, aby zapobiec ich utknięciu w przekładni silnika.

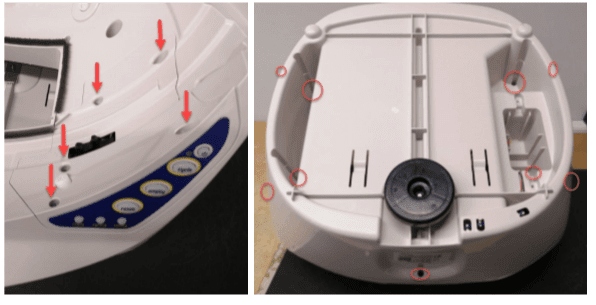

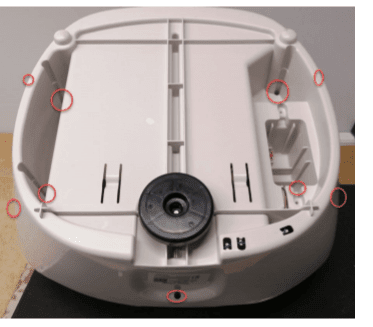

Zamontuj z powrotem i przykręć panel silnika. Odwróć podstawę kuwety, odkręć 9 śrub i otwórz podstawę.

Przetnij 2 plastikowe opaski, które trzymają kable  gniazda zasilania i czujnik Halla.

Odłącz i wyjmij stary czujnik.

Odkręć 2 śruby, a następnie wyjmij kabel.

Odłącz kabel, a następnie rozłóż go.

Wymień nowy kabel. Nie podłączaj na tym etapie, ponieważ kabel będzie zbyt ciasny.

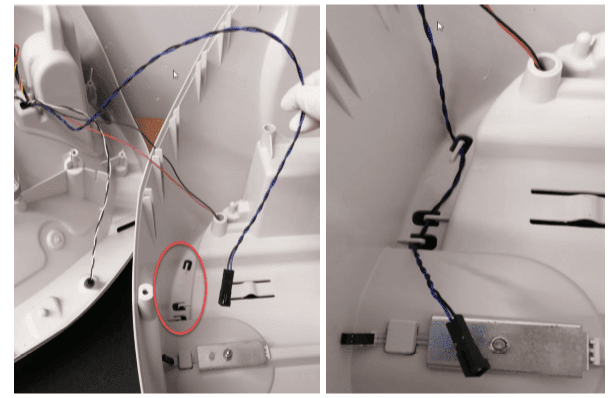

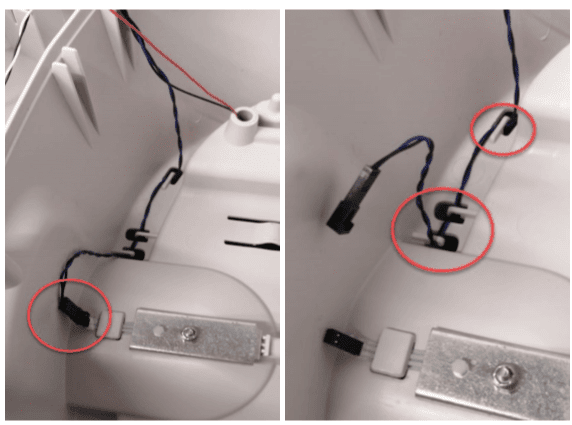

Przełóż kabel w odpowiednich 3 miejscach, a następnie przykręć 2 śruby.

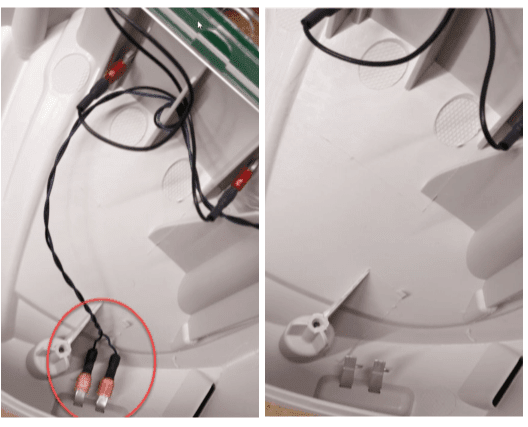

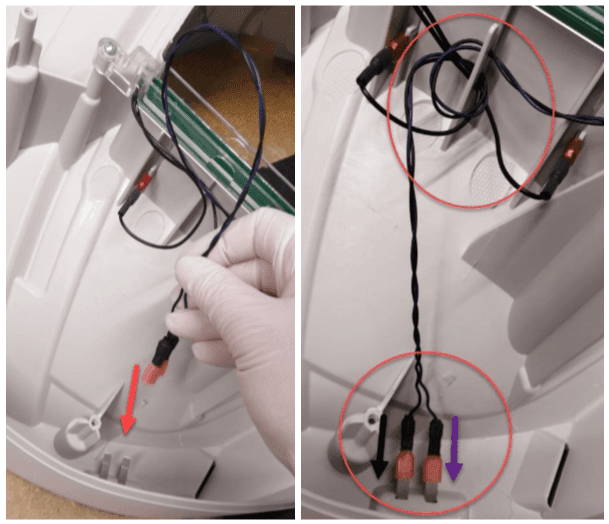

Podłącz 2 kable do styków podstawy, tak aby czarny przewód znajdował się po lewej stronie, a

fioletowy po prawej.

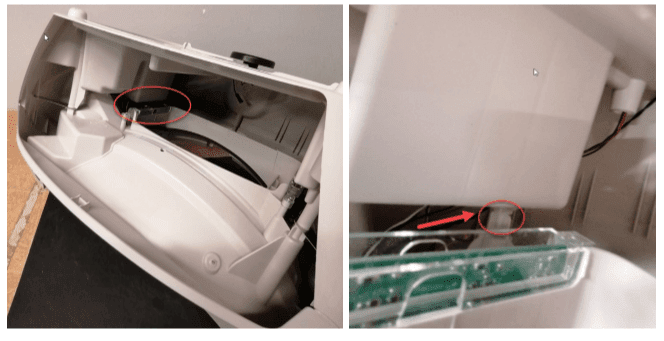

Zmontuj podstawę, aby ją zamknąć, a przed ponownym dokręceniem śrub upewnij się, że kable pozostają za punktem montażowym wewnątrz podstawy, jak pokazano na zdjęciu.

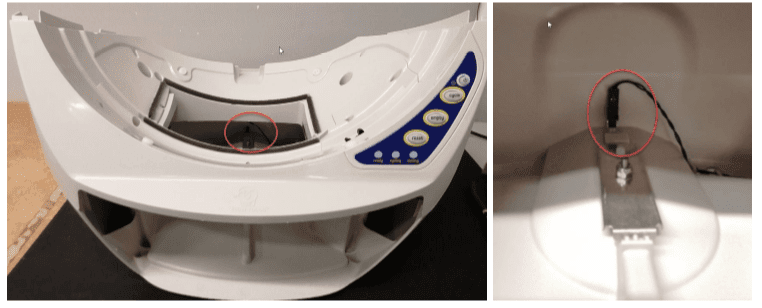

Podłącz kabel do czujnika obecności kota. Naprawa jest zakończona
